【石材护理】晶面处理的操作技巧和注意事项！
1：施工前必须将石材表面的灰尘、砂粒、污渍等清洁干净。
2：使用美纹纸，塑料薄膜等材料密封好金属地脚线、家具等装饰物和摆设物。

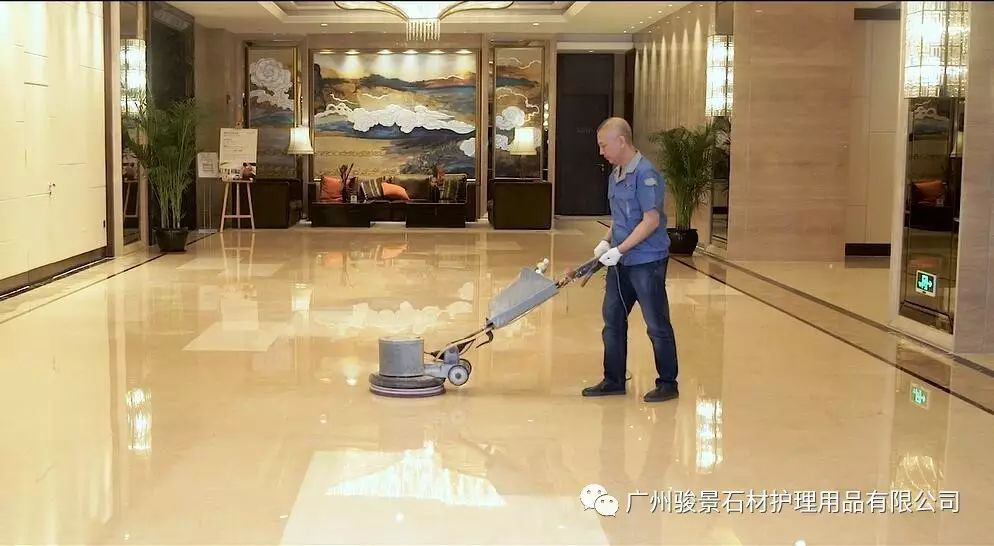

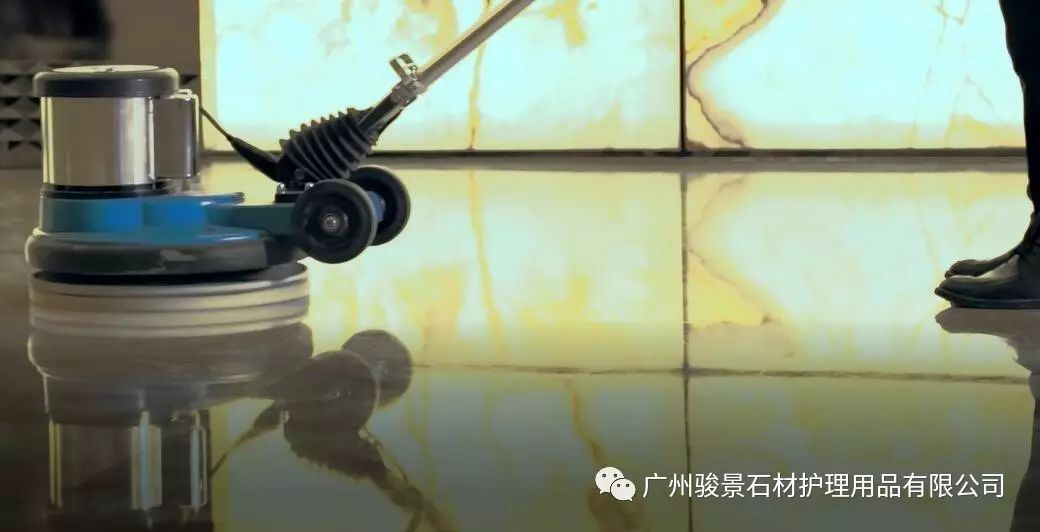

3：选择扭力大，功率大（2匹以上），重量：55~65公斤的设备，软质大理石结晶适宜选用稍为轻些的设备。
4：如果石材出现剪口（接缝处高低差）凹凸不平，会影响晶面的效果，要预先做好研磨整平处理。
5：打磨垫：分为马毛垫、白垫、红垫。硬度要适合，不可掉色。
6：在容易产生水渍和湿滑地面的石材上（如：卫生间），使用CR-14防滑晶面剂效果更佳。
7：新安装，刚研磨翻新完的石材，要等3~8天的时间干燥后再做结晶硬化处理；刚清洗后的石材也同样处理。
8：对于吸水率高、密度小（＜2.65g/cm3)的石材，可选择不成膜的渗透型石材防护剂来增加晶硬剂在石材表面停留时间，以提高石材再结晶的光泽度。
9：石材不得有缝隙不实、水渍、水斑、返碱等病症和污染，否则会影响石材再结晶的效果。
10：石材的原始光泽度不得低于50度，否则会影响石材再结晶的效果（一般化学增光每次只能提高20度左右）。
11：保持地面干净清洁和干燥，是石材达到理想结晶效果的基本条件，如果地面潮气过重或雨水天气，建议开启室内空调以降低空气湿度，使用吹风机吹干地面，首先用晶面机配钢丝棉或百洁垫干抛，使石材受热后让水气蒸发，建议使用CR-3T效果更佳。
12：施工环境的温度在5~25℃之间最为适宜，温度过低或过高都会影响石材再结晶的效果。
13：药剂使用前一定要摇匀，用喷壶均匀地将药水喷洒到石材表面。注意：不要用喷到地毯、金属、家具等装饰物上。
14：当地面有油污或不干净时，可先用CR-1T清洁石材表面，再用CR-2T或CR-10T增光增厚。
15：喷洒到石材上的药剂要尽快打散，不宜停留时间过长，否则石材表面会留下斑点，如产生斑点，则再加少许药剂打磨即可恢复。
16：每次打磨的面积不宜过大，一般控制在2平方米以内。
17：钢丝垫（或百洁垫）使用了一段时间后会沾上许多粉末，此时则将其翻到另一面再使用。已变形或粉尘过多的垫子不宜再用，否则会影响结晶的效果。
18：白色和浅色石材在结晶的过程中，特别容易被钢丝垫污染而泛黄，使用CR-12防锈剂型大理石晶面处理剂可避免这种情况发生。
19：混搭型、拼花石材，使用CR-10T通用型结晶剂效果更佳。
20：黑色大理石（如：黑白根等）和米黄板大理石，使用CR-2T效果更佳。
21：如大理石表面出现轻微的划痕，可用CR-1T与CR-9T勾兑（按25ml:30g比例）调成浆状，用晶面机配马毛垫或红垫打磨，具有化学翻新的功能。
22：如花岗石表面出现轻度的划伤，可用CR-7A与CR-7B勾兑成浆状（按20g：25ml比例），用晶面机配0#钢丝棉打磨（如：白色和浅色石材则用白色抛光垫），能修复石材表面的划痕。
23：在石材表面已经出光的情况下继续打磨过长的时候，有时晶面层会突然“失光”，俗称“烧板”（大理石较易出现这种情况，这是由于受热过量而引起的）。这时应停止再打磨，待半个小时石材表面冷却后再做，并掌握好时间就可恢复光泽。
24：新石材初次做结晶的用量要多些，吸水率高，细密性差的石材用量要多些，新垫子损耗的药剂要多些。
25：每打一遍所用的药剂要适量，（5~10ml/m2）并非越多越好。宁少勿多，宁可多打几遍。
26：每打一遍药剂都必须完全磨干，如发现留有药剂的痕迹，必须重新喷洒药剂再磨。晚上施工必须保证有充足的照明以减少这种失误，并不时停下来观察。
27：石材结晶处理完成后，一定要用尘推或吸尘器将粉尘清理干净，这样一方面可以提升石材表面的光泽度，另外可避免造成二次污染。
28：将药剂存放在温室（10℃~30℃），避免小孩及非专业人士接触和使用。
